    測量孔板
    流量測量節流裝置測量孔板
    1、法蘭取壓
    1.1、PN1.6MPa法蘭取壓同心銳孔板節流裝置
    1.1.1適用范圍
    公稱壓力：PN1.6MPa
    公稱直徑：DN250~600mm

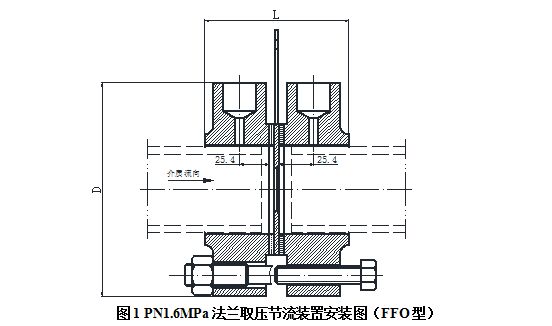

    1.1.2安裝結構及尺寸
    流量測量節流裝置測量孔板
    表1 PN1.6MPa法蘭取壓同心銳孔板節流裝置安裝尺寸（不帶直管段）
    型號
    公稱直徑
    DN
    管道外徑
    mm
    安裝尺寸mm
    重量Kg
    D
    L
    FFO-1.6×300
    300
    325
    460
    90
    58.5
    FFO-1.6×350
    350
    377
    520
    90
    71.8
    FFO-1.6×400
    400
    426
    580
    92
    89.9
    FFO-1.6×450
    450
    480
    640
    97
    110.9
    FFO-1.6×500
    500
    530
    705
    109
    150.6
    FFO-1.6×600
    600
    630
    840
    114
    223.5
    FZO-1.0×700
    700
    720
    955
    100
    226.2
    FZO-1.0×800
    800
    820
    1070
    106
    299.6
    FZO-1.0×900
    900
    920
    1170
    110
    349.8
    FZO-1.0×1000
    1000
    1020
    1280
    120
    448.9
    應在管道吹掃后進行銳孔板的安裝，安裝時，應保證銳孔板與管道同軸，其不同軸度不得大于下表中所列數值，墊片不得突入管道內。
    公稱直徑DN
    250
    300
    350
    400
    450
    500
    600
    800
    900
    1000
    不同軸度mm
    3.14
    3.77
    4.40
    5.02
    5.65
    6.28
    7.54
    10.05
    11.30
    12.56
    1.2、PN4.0MPa法蘭取壓同心、偏心、1/4圓孔板節流裝置
    1.2.1適用范圍
    公稱壓力：PN4.0MPa
    公稱直徑：同心、偏心孔板，DN40~500mm
              1/4圓孔板，DN40~150mm
    1.2.2安裝結構及尺寸
    下圖2、3、4中節流件均指同心銳孔板或偏心銳孔板、1/4圓孔板。
    1.2.3孔板的安裝
    應在管線吹掃后進行
    公稱壓力PN
    材質
    最高操作溫度
    最高操作壓力
    4.0MPa
    碳鋼
    300°C
    3.3MPa
    鉻鉬鋼
    530°C
    4.0MPa
    不銹鋼
    450°C
    3.5MPa
